В коммерческих большегрузных транспортных средствах одной из самых критически важных систем, напрямую определяющих как производительность двигателя, так и экономию топлива и механический ресурс, является клапанная система. Впускные клапаны, обеспечивающие поступление чистого воздуха и кислорода в цилиндры, и выпускные клапаны, обеспечивающие удаление из камеры сгорания высокотемпературных токсичных выхлопных газов, работают с миллисекундной точностью. Физический зазор, который обеспечивает своевременное открытие и закрытие этих клапанов, создание герметичности внутри цилиндра и их способность охлаждаться за счет полного контакта с седлами в тот короткий момент, когда они остаются закрытыми, называется регулировкой клапанов (регулировкой коромысел/клапанного механизма).

Со временем из-за высокой температуры, условий тяжелой нагрузки, постоянного контакта металла с металлом и механической усталости эта тонкая регулировка неизбежно нарушается. Нарушение регулировки клапанов в большегрузных транспортных средствах приводит не только к простому снижению производительности; если не вмешаться, оно создает почву для цепных и очень дорогостоящих моторных катастроф, вплоть до растрескивания головки блока цилиндров, оплавления и отрыва клапанов и даже пробоя поршней.

1. Виды регулировки клапанов: что такое тугая и свободная регулировка?

Нарушение регулировки клапанов проявляется в виде двух разных механических сценариев, и негативные последствия каждого из них для рабочей геометрии двигателя полностью отличаются друг от друга.

Тугие клапаны (состояние малого зазора)

Это состояние, при котором клапанный зазор падает ниже значений, установленных производителем, или полностью обнуляется. По мере работы двигателя и достижения им идеальной температуры металлические детали по своей природе расширяются. При тугой регулировке расширяющийся стержень клапана зажимается механизмом коромысел вверх, что препятствует полному прилеганию головки клапана к своему седлу (седлу клапана).

• Утечка компрессии (сжатия): Поскольку клапан не может полностью закрыться, внутри цилиндра не обеспечивается полная герметичность. Во время тактов сжатия и сгорания воздух под высоким давлением и пламя уходят через оставшийся открытым зазор клапана во впускной коллектор или в выхлопную линию. Это напрямую подрывает взрывную мощность двигателя.

• Прерывание теплопередачи и оплавление клапана: Клапаны отводят тысячи градусов тепла сгорания, находящегося на них, только в момент закрытия, соприкасаясь с головкой блока цилиндров через седла. Тугой клапан не может коснуться седла, поэтому не охлаждается и за очень короткое время начинает плавиться от чрезмерного нагрева (прогорание клапана). Это самый опасный тип неисправности; потому что двигатель не издает заметного звука, как при свободной регулировке, а бесшумно уничтожает сам себя.

Свободные клапаны (состояние большого зазора)

Это состояние, при котором клапанный зазор больше, чем должен быть. В этом сценарии толкающее движение распределительного вала из-за чрезмерного зазора передается клапану с опозданием, и клапан открывается гораздо меньше, чем должен.

• Ограничение потока воздуха и газа: Поскольку впускной клапан открывается мало, в цилиндр не может поступить достаточное количество свежей воздушно-кислородной смеси. Точно так же, поскольку выпускной клапан открывается мало, сгоревшие газы не могут полностью удалиться из цилиндра и остаются внутри, ухудшая качество следующего сгорания. Двигатель буквально "задыхается" и становится неспособным дышать.

2. Что происходит, если регулировка клапанов двигателя нарушена? (Критические признаки)

Основные признаки, показывающие, что регулировка клапанов в двигателе большегрузного транспортного средства сбилась, и на которые водители и мастера обязательно должны обратить внимание, следующие:

Характерный "цокот" и хронические металлические щелкающие звуки

Особенно при свободной регулировке клапанов, когда двигатель работает на холостом ходу или ускоряется под нагрузкой, из-под крышки клапанного механизма отчетливо слышен ритмичный "цокот" (щелканье). Этот звук возникает из-за того, что коромысла напрямую, словно молотком, ударяют по головке клапана из-за зазора между ними. Этот звук, более заметный на холодном двигателе, по мере нагрева масла и расширения деталей становится тише, но полностью не исчезает. Если ваш двигатель работает шумно и с металлическим цокотом, как швейная машина, значит, в клапанном механизме есть большой зазор.

Серьезная потеря мощности и снижение тяги

Большегрузным автомобилям, чтобы перевозить тонны груза вверх по склону, требуется максимальное давление взрыва внутри цилиндра, то есть крутящий момент. Когда регулировка клапанов тугая, энергия взрыва уходит наружу из-за утечки компрессии; когда она свободная, кислорода, поступающего в цилиндр, оказывается недостаточно. В обоих случаях эффективность двигателя снижается, автомобиль начинает "задыхаться" при подъеме в гору, и водитель вынужден гораздо раньше переключаться на пониженную передачу.

Аномально сильное увеличение расхода топлива

Когда герметичность в камере сгорания нарушается или воздушно-топливная смесь, поступающая в цилиндр, становится несбалансированной, топливо не может эффективно превращаться в энергию. Блок управления двигателем (ECU), чтобы компенсировать падение крутящего момента, приказывает подавать в цилиндры больше топлива. Однако поскольку кислорода недостаточно или давление низкое, это дополнительное топливо также не сгорает полностью и расходуется впустую. Фура или грузовик с нарушенной регулировкой клапанов превращается в топливного монстра, напрямую увеличивающего ваши логистические расходы.

Интенсивный черный дым из выхлопной трубы

Дизельное топливо, которое не может быть сожжено правильно, отправляется в выхлопную систему в виде углеродных частиц, то есть как несгоревшее топливо. Это приводит к постоянному выходу черного или темного дыма из выхлопной трубы. Выброс несгоревшего топлива также приводит к тому, что дорогие выхлопные системы, такие как DPF (сажевый фильтр) и SCR (AdBlue), используемые в современных двигателях Euro 5 и Euro 6, за очень короткое время покрываются сажей, забиваются и зажигают индикатор неисправности.

Неровная работа двигателя и трудный запуск

Регулировка клапанов не нарушается одинаково в каждом цилиндре; это приводит к дисбалансу мощности, вырабатываемой цилиндрами. Двигатель, особенно на холостом ходу, демонстрирует тряскую, вибрирующую и неровную работу до такой степени, что трясет кабину. Кроме того, в автомобилях с тугой регулировкой клапанов в холодную погоду из-за потери компрессии температура внутри цилиндра не может достичь идеальной точки воспламенения, и время первого запуска (старта) значительно увеличивается.

3. Крупные повреждения двигателя, которые возникнут без вмешательства: механическое разрушение

Пренебрежение регулировкой клапанов или ее откладывание, при попытке избежать простой стоимости обслуживания, приводит к тому, что вам приходится сталкиваться с расходами на полный капитальный ремонт двигателя:

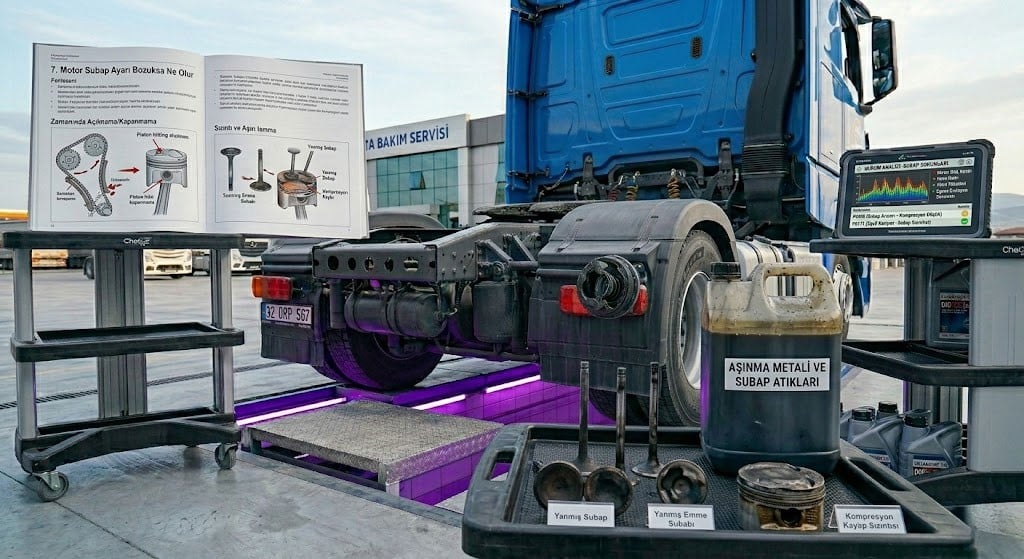

1. Отрыв клапана и полное повреждение двигателя: Когда тугие клапаны постоянно подвергаются воздействию высокой температуры, их грибовидные головки начинают плавиться и трескаться по краям. Если головка клапана, потерявшая прочность, на высоких оборотах оторвется и упадет внутрь цилиндра, она пробьет поршень, разорвет гильзу цилиндра и расколет блок двигателя. Такая ситуация означает полную отправку двигателя в утиль.

2. Поломки распределительного вала (кулачкового вала) и коромысел: Чрезмерный зазор в свободных клапанах приводит к тому, что детали постоянно ударяют друг о друга. Эти высокочастотные удары приводят к износу и выравниванию выступов на распределительном валу (поверхностей кулачков) или к растрескиванию и поломке коромысел.

3. Деформация седел клапанов: Из-за постоянных жестких ударов клапанов или их неполного прилегания седла клапанов в головке блока цилиндров теряют свою геометрию. В этом случае одной замены клапанов недостаточно, головку блока цилиндров необходимо шлифовать в мастерской по ремонту двигателей или полностью заменить.

4. Когда и как должна выполняться регулировка клапанов?

В коммерческих большегрузных транспортных средствах регулировка клапанов, в отличие от легковых автомобилей, не автоматическая, а механическая, и должна выполняться в определенном километровом регламенте.

• Интервал периодического обслуживания: Хотя он меняется в зависимости от марки и модели (Scania, Volvo, Mercedes-Benz, MAN, DAF и т. д.), в большегрузных транспортных средствах обычно рекомендуется проверять регулировку клапанов каждые 100.000 км - 150.000 км или как минимум один раз в год и заново калибровать ее с помощью точного щупа.

• После ремонта двигателя: После замены прокладки головки блока цилиндров, обновления клапанов или полного капитального ремонта двигателя в течение первых 5.000 - 10.000 км клапаны прирабатываются к своим седлам и занимают рабочее положение. Поскольку в этот период приработки регулировка слегка сбивается, на отремонтированных двигателях после обкатки обязательно должен выполняться контроль.

• Техническое правило (холодный двигатель): Регулировка клапанов должна выполняться, когда блок двигателя полностью достиг комнатной температуры, то есть на холодном двигателе, который отдыхал не менее 6-8 часов. Поскольку на горячем двигателе металлы будут расширены, измерения, выполненные щупом, будут вводить в заблуждение, и когда двигатель остынет, регулировки полностью собьются.

Регулировка клапанов двигателя является одним из самых критически важных параметров, определяющих, насколько свободно "дышит" сердце вашего большегрузного транспортного средства, и напрямую влияющих на расход топлива и ресурс двигателя. Не игнорировать цокающие звуки, исходящие от двигателя, и при ощущении снижения тяги без промедления проверить клапанные зазоры — значит защитить себя от астрономических расходов на ремонт.
